随着社会和技术的发展，人们对安全、清洁、高效的储能系统需求越来越大。水系锌离子电池(AZIB)以其独特的安全性、高能量密度和低成本被认为是潜在的解决方案之一。用于AZIB的传统液体电解液容易出现锌枝晶生长、界面副反应和电解液泄漏等问题，限制了实际应用。研究人员使用水凝胶替代原先的液体电解质，利用聚合物的三维交联网络提升了电解质强度，一定程度上抑制了枝晶的形成。然而，现有的水凝胶电解质一般机械性能较差(强度和模量约数十至数百kPa)，不足以抵抗储运和使用过程中的内外部损伤。常见的增强方式，如填料补强、非共价键交联、霍夫梅斯特效应等，通过增强聚合物分子链之间的相互作用来提升机械性能，这同时会限制离子的快速传输，导致更低的离子电导率。因此，同时提升水凝胶电解质的机械性能和离子传输性能之间存在固有的矛盾。

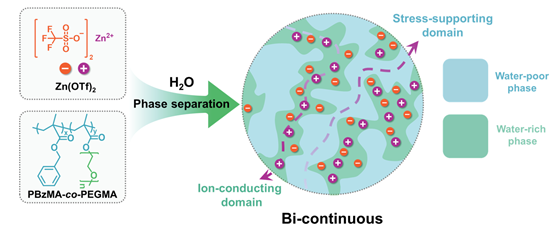

针对上述问题，色情短视频 张彦峰教授、明小庆研究员团队聚焦于水凝胶电解质微观结构调控，通过水诱导微相分离策略构建了具有双连续相结构的微相分离水凝胶电解质。基于两亲性聚合物中单体亲疏水性差异，以水作为诱导因子使得亲疏水链段分别聚集，刚性的疏水链段承担载荷，极大提升力学性能(模量达134.6 MPa)；柔性亲水链段运动为离子传输提供通路，使水凝胶具有可观的离子电导率(1.46 mS cm^－1)。基于该电解质的对称电池能够循环1100 h以上，Zn||V₂O₅全电池表现出高容量(0.2 C下278 mAh·g^－1)、优异倍率与长寿命循环(5.0 C下循环1000次后容量近100%保持)。

该研究成果以《通过反常的水诱导微相分离实现水凝胶聚合物电解质力学性能与离子电导率的协同提升》(Decoupling the Trade-Off between Mechanical Properties and Ionic Conductivity in Hydrogel Polymer Electrolytes by Anomalous Water-Induced Microphase Separation)为题，发表在国际著名期刊《ACS NANO》上。色情短视频 为第一通讯单位，博士生闫幸幸、助理教授张建睿为共同第一作者，张彦峰教授、明小庆研究员为通讯作者。

该工作得到了国家自然科学基金、中央高校基础研究基金、色情短视频 “青年拔尖人才支持计划”和陕西省“三秦英才”引进计划等项目的支持，研究团队还感谢色情短视频 分析测试中心在材料表征方面提供的技术支持。

论文链接://doi.org/10.1021/acsnano.5c16323

张彦峰教授课题组主页://gr.sqshort.com/en/web/yanfengzhang

明小庆研究员课题组主页://gr.sqshort.com/en/web/xiaoqingming

审核人：张彦峰
